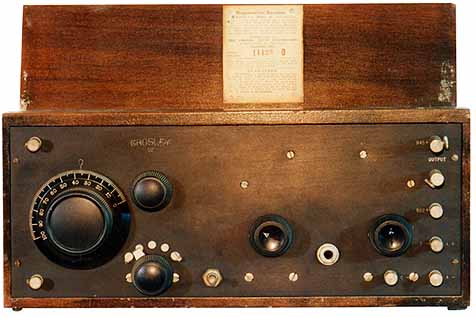

Crosley Model 5２　　３球再生式受信機
（再生式グリッド検波　-　低周波二段増幅）

当時の中級機の標準であった低周波二段増幅の3球受信機です。
このクラスになると放送局から離れた場所でも”ラウドスピーカ”を鳴らして
大勢で放送を楽しむことも可能になりますが、バッテリーの消耗も多くなるので、メンテナンスが大変です。


製造国：アメリカ
製造者：Crosley Manufacturing Co.
発売:1924年 (大正13年)

定価 ＄３０.00

回路方式：再生式グリッド検波
低周波２段増幅

使用真空管
再生検波：UV-200
低周波増幅：UV-201
低周波増幅：UV-201
真空管のフィラメントの明るさを調整する
ボリュームが2個も付いています

この調整の主な目的は、メンテナンスの大変な蓄電池の寿命を延ばすためで、出来るだけフィラメントを暗くして1回の充電で聴ける時間を長くするように注意しました。
”Better-Cost　Less”
Variable　Condenser

画像右端の四角いのがクロスレー社独自の
バリコンです
構造が単純で大変安価に製造できますが
性能は大型の回転式バリコンに負けません

回路は再生式グリッド検波に
低周波増幅が２段も付いた高級品です。


使用真空管は
V1 : UV-200
V2 : UV-201
V3 : UV-201

V1〜V3を安価に入手できる万能球
”UX-201”（クリックで詳細）
で代用することもできます。
正面のパネルに刻印されたロゴマーク

検波用”ソフト”球　UV-200

増幅用”ハード”球　UV-201A

フィラメントはトリューム入りタングステン
動作状態では明るく輝きます
