（1931年　昭和6年の出来事）

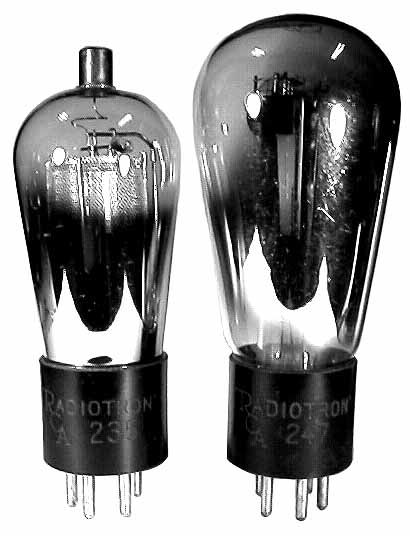

１９３１年（昭和６年）に　RCA(米)　が発売した
可変増幅率４極真空管　235（左）　と　直熱型5極出力管　247（右）

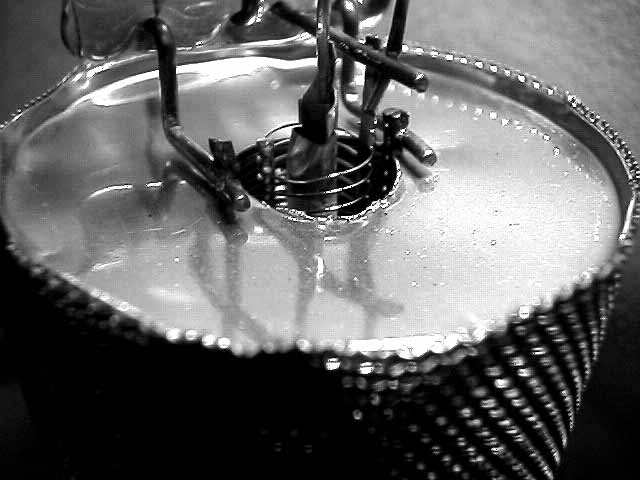

検波増幅用3極真空管　”235”　を上から見るとコントロールグリッドが見えます
中心のカソード（陰極）から飛び出した電子はグリッドの電位じよって制御されてプレート（陽極）に届きます。
外側に見えるのはプレートではなく、シールドで、スクリーングリッドとプレートは見えません。

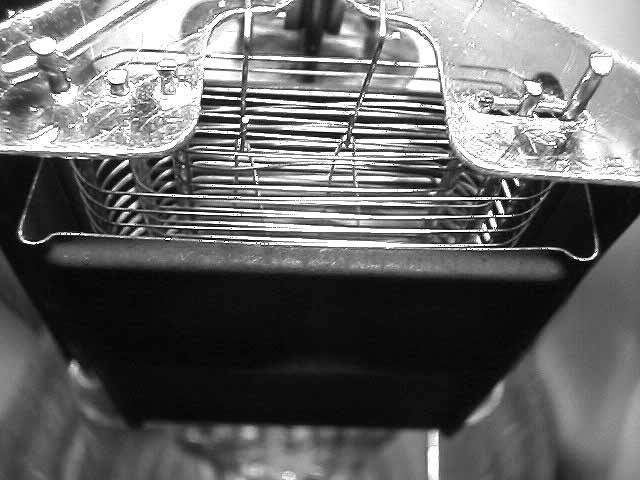

電力出力用5極真空管　”247”を上から見ると中心のフィラメントの周りに
3つのグリッドが見えます。
内側から外側に向かって
　1、コントロールグリッド
2、スクリーングリッド
3、サプレッサグリッド（抑制格子）
